Phoenix Gold ZDC-BMW2
Phoenix Gold ZDC-BMW2
Propojovací kabelový svazek pro připojení DSP procesorů Phoenix Gold ZDA 6.8 do automobilů BMW (2012) s základním audio systémem a OEM modulem ASD *
Proměňte zvukový zážitek ve svém BMW díky kabeláži Phoenix Gold ZDC-BMW2, která je speciálně navržena pro vozidla BMW se základním audiosystémem (Basic Sound System) a modulem ASD. Tato inovativní kabeláž řeší běžný problém těchto systémů: reproduktory v předních dveřích a subwoofery pod sedadly jsou zapojeny společně, což negativně ovlivňuje kvalitu a výkon zvuku.
V tovární konfiguraci jsou malé 4″ reproduktory ve dveřích nuceny zpracovávat nižší basové frekvence, což vede k jejich zkreslení. Zároveň se po subwooferech pod sedadly vyžaduje reprodukce středních a výškových frekvencí, pro které nebyly navrženy, což dál snižuje čistotu zvuku. Výsledek? Zastřený a zkreslený zvukový projev, který má daleko k plnému potenciálu vašeho vozu.
Kabeláž ZDC-BMW2 tento problém řeší tím, že oddělí signálové cesty pro reproduktory v předních dveřích, subwoofery pod sedadly a zadní reproduktory, což umožňuje plně aktivní zapojení. V kombinaci s DSP zesilovačem Phoenix Gold ZDA6.8 toto pokročilé nastavení umožňuje precizní vyladění frekvenčních filtrů v celém audiosystému. Každý reproduktor lze přesně zkalibrovat pro optimální výkon, což dramaticky snižuje zkreslení, zvyšuje celkovou čistotu zvuku a odemyká plný potenciál audiosystému vašeho vozu. Výsledkem je pohlcující, vyvážený a profesionální zvukový zážitek, jaký jste dosud nezažili.
Klíčové vlastnosti
Vyšší výkon: DSP zesilovač ZDA6.8* poskytuje vyšší výstupní výkon, čímž zvyšuje dynamický rozsah a celkovou hlasitost vašeho systému.
Špičková kvalita zvuku: Zesilovač ZDA6.8* využívá technologii třídy A/B, díky čemuž výrazně zlepšuje čistotu a věrnost zvuku a vytváří bohatší a pohlcující poslechový zážitek.
Instalace Plug & Play: Jednoduše odpojte konektor OEM zesilovače, připojte jej ke kabelovému svazku ZDC-BMW1, připojte kabelový svazek k vašemu zesilovači ZDA a jste připraveni si vychutnat vylepšený zvuk.
Zažijte hlasitější, čistší a detailnější zvuk ve svém BMW s kabelovým svazkem Phoenix Gold ZDC-BMW2 a zesilovači ZDA. Tento jednoduchý upgrade přemění tovární zvukový systém vašeho vozu na vysoce výkonné zvukové řešení.
Kompatibilita
Kabeláž ZDC-BMW2 je navržena speciálně pro vozidla BMW a MINI od roku výroby 2012 se základním audio systémem a modulem ASD *
Kompatibilní s DSP procesory Phoenix Gold:
ZDA6.8
Instalace Plug & Play:
1. Odpojte tovární kabeláž od modulu ASD (umístěného v kufru).
2. Připojte kabel ZDC-BMW2 k tovární zástrčce a druhý konec zapojte do modulu ASD.
3. Připojte černý zemnící vodič z kabeláže k zápornému pólu baterie vozidla (-).
4. Připojte žlutý napájecí vodič z kabeláže k kladnému pólu baterie vozidla (+).
5. Veďte kabely k subwooferům pod sedadly:
– Veďte 4pinový konektor s modrými vodiči z kufru k levému přednímu sedadlu.
– Veďte 4pinový konektor s červenými vodiči z kufru k pravému přednímu sedadlu.
6. Pod každým předním sedadlem odpojte tovární konektory od subwooferů.
7. Zapojte smyčkové konektory z kabeláže ZDC do nově odpojených továrních konektorů.
8. Připojte 4pinové konektory k subwooferům pod sedadly (modrý pro levé, červený pro pravé).
9. Zapojte všechny konektory ZDC-BMW2 v kufru do DSP zesilovače ZDA6.8*.
Tímto rychlým a snadným postupem je fyzická instalace dokončena a vy si můžete užívat vyšší kvalitu zvuku a výkon.
* ASD (Active Sound Design) u vozů BMW je elektronický systém, který upravuje a vylepšuje zvuk motoru uvnitř kabiny prostřednictvím audio reproduktorů.Vzhledem k přísným hlukovým normám a špičkovému odhlučnění moderních aut zajišťuje ASD, aby řidič nepřišel o autentický, sportovní akustický zážitek z jízdy.
ZDA6.8.je nutné objednat samostatně

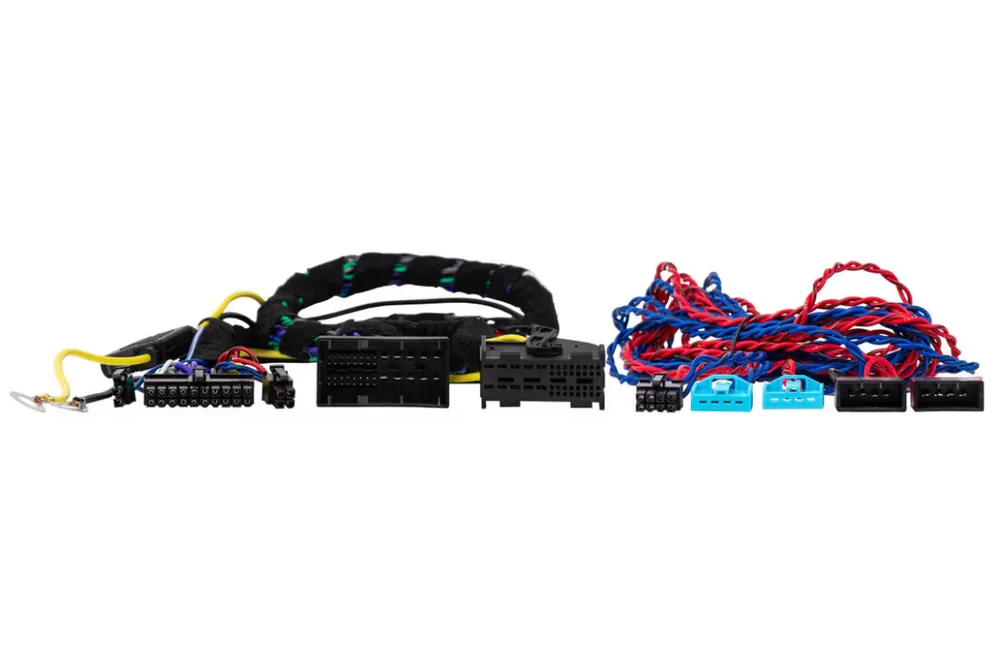

Konektory:
1x 42pinový konektor samec
1x 42pinový konektor samice
1x 20pinový konektor Molex samice
1x 8pinový konektor Molex samice
1x 4pinový konektor Molex samice
1x 2pinový konektor Molex samice
2x 4pinový konektor BMW samice pro subwoofer (Woofer)
2x 4pinový konektor BMW samec pro subwoofer (Woofer)
1x Žlutý napájecí kabel s očkem M8
1x Černý zemnící kabel s očkem M8
